Elektroplanung für Wohngebäude: Der Praxisleitfaden

Elektroplanung umfasst alle Schalt- und Installationspläne, das Schutz- und Verteilerkonzept sowie die Stücklisten für eine Wohninstallation. Wer das von Anfang an richtig angeht, spart sich später teure Nacharbeiten. Drei Dinge sollten Sie sofort tun: den Grundriss mit Möblierung beschriften, den Ausstattungswert nach DIN 18015-2 festlegen und Leerrohre samt Verteilerreserve von Beginn an einplanen. Die verbindlichen Normen, an denen sich jede Planung messen lassen muss, sind:

• DIN 18015-1 / 18015-2: Mindestausstattung und Ausstattungswerte (1 bis 3 Sterne) für elektrische Anlagen in Wohngebäuden
• DIN VDE 0100-Reihe: Schutzmaßnahmen, Auswahl und Errichtung elektrischer Betriebsmittel, Prüfanforderungen (VDE 0100-600)
• TAB des Netzbetreibers und VDE-AR-N 4100: Anschlussbedingungen, Zählerplatz, Einspeiseanforderungen

Die Kosten für Elektroinstallation im Neubau liegen grob bei 3–5 % der Bausumme. Wer in der Planungsphase spart, zahlt das Mehrfache bei der Nachrüstung.

Wichtige Erkenntnisse

Eine normgerechte Elektroplanung nach DIN 18015 und VDE 0100 mit Leerrohren, Verteilerreserve und digitalem Prüfprotokoll verhindert teure Nachrüstungen und schafft die Grundlage für PV, Wallbox und Smart-Home.

Inhaltsverzeichnis

• Was genau umfasst die Elektroplanung für Wohngebäude?
• Schritt für Schritt: Wie planen Sie die Elektroinstallation für ein Einfamilienhaus?
• Welche Normen und Vorschriften gelten bei der Elektroplanung?
• Symbole, Planarten und welche Unterlagen Sie bei der Übergabe bekommen sollten
• Zähler, Verteiler und Schutzgeräte: Was gehört wohin?
• Welche besonderen Anforderungen gelten für Bad, Küche, Außenbereich und Garage?
• Wie planen Sie Ihre Elektroinstallation zukunftssicher?
• Fachplanung oder Standardinstallateur: Wann brauchen Sie einen Fachplaner?
• Elektrotechnik-ernst unterstützt Sie bei der Elektroplanung
• Quellen

Was genau umfasst die Elektroplanung für Wohngebäude?

Elektroplanung ist mehr als ein Steckdosenplan auf dem Grundriss. Sie umfasst mehrere Liefergegenstände, die zusammen eine vollständige, prüffähige Dokumentation ergeben:

• Installationsplan: Positionen von Steckdosen, Schaltern, Leuchtenauslassen, Datendosen und Sonderanschlüssen im Grundriss
• Schaltplan: elektrische Verbindungen, Stromkreiszuordnung, Klemmpläne für den Verteiler

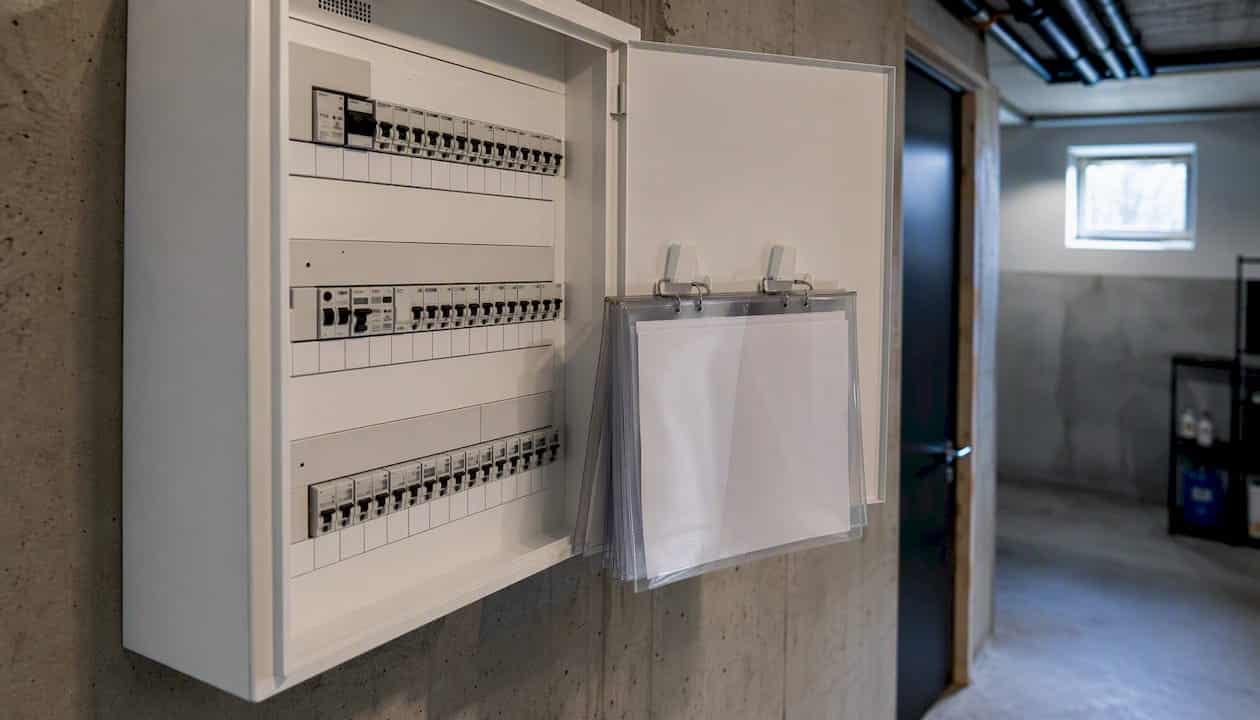

• Verteilerdokumentation: Bestückungsplan des Unterverteilerschranks mit Schutzgeräten, Beschriftung, Reserveplätzen
• Verbraucherlisten / Stücklisten: alle Betriebsmittel mit Typ, Nennstrom und Leitungsquerschnitt
• Installationszonen: Leitungsführung nach definierten Zonen (z. B. 30 cm über Fußboden, 30 cm unter Decke), damit spätere Bohrungen sicher bleiben
• Prüfprotokolle: Messberichte nach VDE 0100-600 als Abnahmedokument

Die Leistungsphasen folgen einer klaren Reihenfolge: Bedarfsermittlung, Vorplanung, Ausführungsplanung, Abnahme und Dokumentation. Dabei gilt: Vorplanung durch den Bauherrn ist sinnvoll und möglich. Rechtlich verbindliche Fachplanung, die in Ausschreibungen verankert wird, erfordert dagegen einen qualifizierten Fachplaner. Webbasierte Werkzeuge wie rcEditor erlauben es Bauherren, Grundrisse zu importieren, Elektrosymbole zu platzieren und prüffähige PDF-Pläne zur Abstimmung mit dem Elektriker zu exportieren, ohne CAD-Kenntnisse zu benötigen.

Schritt für Schritt: Wie planen Sie die Elektroinstallation für ein Einfamilienhaus?

Ein strukturierter Ablauf verhindert die häufigsten Fehler. Jeder Schritt hat klare Zuständigkeiten und messbare Ergebnisse.

1. Grundriss und Bedarfsanalyse: Möblierung eintragen, Geräteliste erstellen (Herd, Waschmaschine, Wallbox, PV-Anlage, Smart-Home-Komponenten). Ausstattungswert nach DIN 18015-2 festlegen, mindestens 2 Sterne für Komfort und Zukunftsfähigkeit.

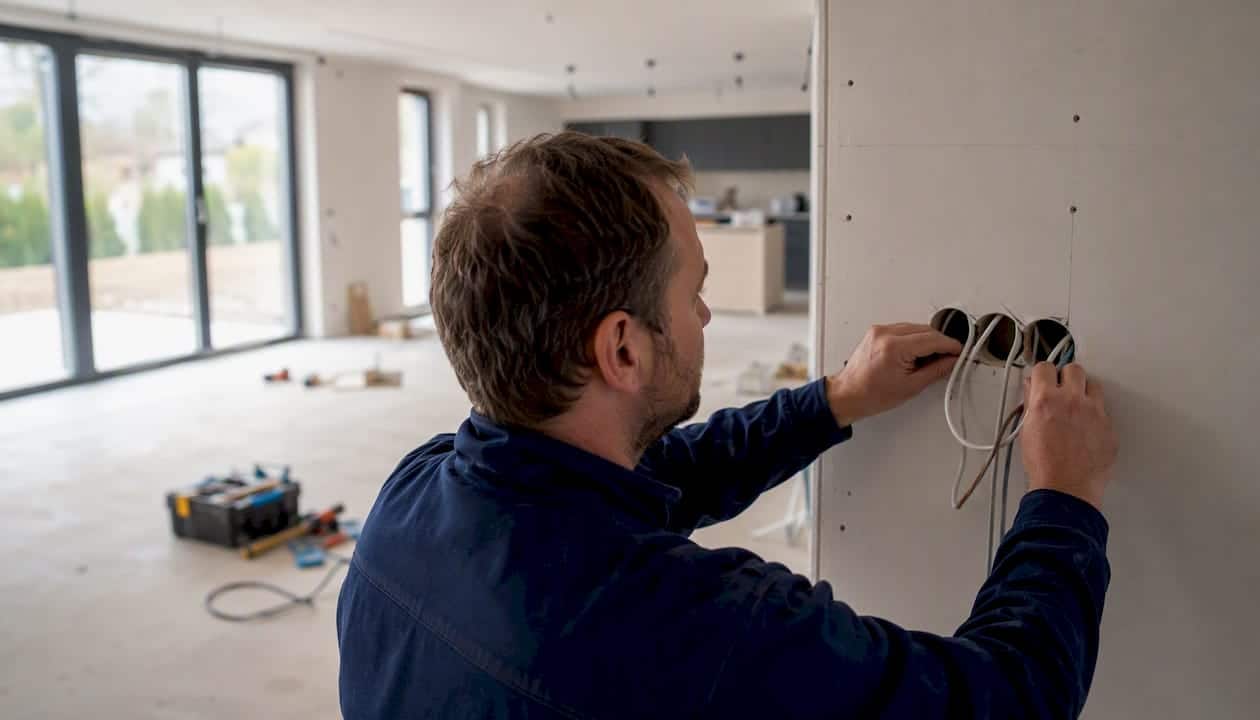

2. Rohbauphase: Leerrohre setzen, bevor Wände geschlossen werden. Installationszonen einhalten. Fundamenterder und Erdungsanlage nach VDE 0100-540 vorbereiten. Position des Verteilerschranks festlegen, zentral und gut zugänglich.

3. Ausführungsplanung: Stromkreise aufteilen (Licht, Steckdosen, Herd, Kühlschrank, Spülmaschine, Wallbox je eigener Kreis). Licht- und Steckdosenpläne raumweise zeichnen. Sonderanschlüsse für Herd (5-polig, 32 A), Wärmepumpe und Wallbox dimensionieren.

4. Verteilerbestückung und Schutzkonzept: FI-RCD 30 mA für alle Steckdosenkreise, Leitungsschutzschalter je Stromkreis, Überspannungsschutz Typ 2 bei Neubau verpflichtend. Mindestens 30 % Reserveplätze im Verteiler einplanen.

5. Abnahme und Dokumentation: VDE-Prüfprotokoll nach VDE 0100-600 anfordern, Planübergabe in digitalem Format (PDF oder DXF), Beschriftungsplan für den Verteiler, Hinweise zu Wartungsintervallen schriftlich festhalten.

Profi-Tipp: Lassen Sie den Elektriker vor dem Einzug einen E-Check durchführen. Das Prüfprotokoll ist nicht nur ein Sicherheitsnachweis, sondern auch bei Versicherungsschäden relevant.

Welche Normen und Vorschriften gelten bei der Elektroplanung?

Drei Regelwerke bestimmen, was Pflicht ist und was Empfehlung bleibt.

Für Komfort und Zukunftsfähigkeit empfehlen sich die RAL-RG 678-Ausstattungswerte mit 2 bis 3 Sternen als Planungsziel. Die Mindestausstattung nach 1 Stern deckt nur das absolute Minimum ab und ist für moderne Haushalte mit E-Mobilität, PV und Smart-Home-Komponenten schnell zu knapp.

Dokumentationspflichten sind ein oft unterschätzter Punkt. Prüfberichte, Anlagendokumentation und Wartungshinweise gehören zu den Planungsunterlagen. Änderungen und Erweiterungen müssen nachgetragen werden. Wer DIN 18015 in einer Ausschreibung verankert, macht die Norm vertraglich bindend. Das schützt Bauherren und schafft klare Haftungsverhältnisse.

Wichtig: Der ZVEI/DEHN-Leitfaden zur elektrischen Infrastruktur empfiehlt, Energiemanagementsysteme, Cyber-Security und Wartungskonzepte bereits in der Planungsphase zu berücksichtigen, nicht erst bei der Inbetriebnahme.

Symbole, Planarten und welche Unterlagen Sie bei der Übergabe bekommen sollten

Wer einen Elektroplan lesen kann, führt bessere Gespräche mit dem Elektriker und erkennt Lücken, bevor sie zur Baustelle werden.

Gängige Symbole im Überblick:

• Steckdose: Kreis mit zwei Strichen (Schuko-Symbol)
• Wechselschalter: Kreis mit einem Strich und Querbalken
• Wechselschaltung (zwei Schalter, eine Leuchte): zwei verbundene Schaltersymbole
• Jalousiesteuerung: Pfeil nach oben/unten am Schaltersymbol
• Lampenauslass: Kreis mit Kreuz

Planarten und ihr Unterschied:

Der Installationsplan zeigt wo etwas sitzt, der Schaltplan zeigt wie es verbunden ist. Beide sind nötig. Dazu kommt die Verteilerdokumentation mit Bestückungsplan und die Stückliste aller Betriebsmittel.

Profi-Tipp: Bestehen Sie bei der Übergabe auf einem digitalen Planformat (PDF oder DXF). Papierpläne verblassen, werden nass oder gehen verloren. Ein digitaler Plan lässt sich bei Umbauten direkt weiterverwenden.

Checkliste Übergabeunterlagen:

• Installationsplan (raumweise, mit Maßen)
• Schaltplan und Klemmenplan Verteiler
• Verteilerdokumentation mit Beschriftung
• Stückliste aller Betriebsmittel
• Prüfprotokoll nach VDE 0100-600
• Hinweise zu Prüfintervallen und Wartung

Zähler, Verteiler und Schutzgeräte: Was gehört wohin?

Der Weg des Stroms vom Netz bis zur Steckdose folgt einer festen Hierarchie. Hausanschluss, Zählerplatz und Hauptschalter kommen zuerst, dann der Verteilerschrank mit allen Schutzgeräten.

Typische Anordnung im Einfamilienhaus:

• Hausanschlusskasten (HAK) mit Hauptsicherung: meist im Keller oder Technikraum, Standort mit Netzbetreiber abstimmen
• Zählerplatz: direkt am HAK, Anforderungen aus der TAB des Netzbetreibers beachten
• Unterverteilung: zentral, gut zugänglich, ausreichend groß für Reserveplätze

Schutzgeräte, die nicht fehlen dürfen:

• FI-RCD 30 mA für alle Steckdosenkreise (Pflicht nach VDE 0100)
• Leitungsschutzschalter (LS) je Stromkreis, Nennstrom passend zum Leitungsquerschnitt
• Überspannungsschutz Typ 2 im Verteiler, bei Neubau und wesentlichen Änderungen verpflichtend

Profi-Tipp: *Planen Sie den Verteiler von Anfang an größer als nötig. Für die E-Mobilitätsvorbereitung empfiehlt sich ein Leerrohr und eine 6 mm² Zuleitung vom Verteiler zur Garage, auch wenn die Wallbox erst in einigen Jahren kommt. Nachträglich Leitungen zu ziehen kostet ein Vielfaches.

Welche besonderen Anforderungen gelten für Bad, Küche, Außenbereich und Garage?

Feuchträume, Küche und Außenanlagen folgen eigenen Regeln. Wer sie kennt, vermeidet teure Nachbesserungen und Sicherheitsrisiken.

Feuchträume (Bad, Dusche):

• Schutzbereichsregelung nach DIN VDE 0100-701: Zone 0 (im Wasser), Zone 1 (direkt über Wanne/Dusche), Zone 2 (Umgebung)
• Steckdosen nur außerhalb der Schutzbereiche, mindestens IP44
• Getrennte Stromkreise für Licht und Steckdosen, FI-RCD 30 mA zwingend
• Schutzpotenzialausgleich für alle leitfähigen Teile (Rohre, Heizkörper, Wannen)

Küche:

• Eigener Stromkreis für Herd (5-polig, 32 A oder 16 A je nach Gerät)
• Separate Kreise für Spülmaschine, Kühlschrank und Mikrowelle
• Ausreichend Steckdosen auf Arbeitshöhe, mindestens eine Doppelsteckdose je Meter Arbeitsfläche

Garage und Wallbox:

• Leerrohr vom Verteiler zur Garage, Durchmesser mindestens 32 mm
• Zuleitung 6 mm² vorbereiten, auch wenn die Wallbox noch nicht installiert wird
• FI-RCD Typ A oder Typ B je nach Wallbox-Typ (Typ B bei einphasigen AC-Ladegeräten mit Gleichstromanteil)
• Reserveplatz im Verteiler für Wallbox-Absicherung freihalten

Außenbereich:

• Steckdosen und Leuchten mindestens IP44, bei direkter Bewitterung IP65
• Eigener Stromkreis, FI-RCD 30 mA
• Überspannungsschutz besonders wichtig bei Freileitungsabschnitten oder langen Außenleitungen

Wie planen Sie Ihre Elektroinstallation zukunftssicher?

Eine Elektroinstallation hält 30 bis 40 Jahre. Was heute nicht vorbereitet wird, kostet später das Mehrfache.

Leerrohre und Reserveplätze:

• Leerrohre in allen Wänden und Decken verlegen, bevor sie geschlossen werden, mindestens 25 mm Durchmesser
• Im Verteiler mindestens 30 % freie Plätze vorsehen
• Separate Leerrohre für Datenleitungen (Cat 6 oder Cat 7), getrennt von Starkstromleitungen

PV-Vorausplanung:

• Platz für Wechselrichter und Einspeisezähler im Technikraum reservieren
• Leerrohr vom Dach zum Technikraum, Querschnitt für spätere DC-Leitungen ausreichend dimensionieren
• Anschluss für Photovoltaik-Anlage und Batteriespeicher im Verteilerkonzept berücksichtigen

Smart-Home-Integration:

• Busbasierte Systeme (KNX, DALI) benötigen eigene Steuerleitungen, die nachträglich kaum nachrüstbar sind
• Funkbasierte Systeme (Z-Wave, Zigbee) sind flexibler, aber abhängig von Funkqualität
• Platz für Aktoren, Server und Netzwerkverteiler im Technikraum einplanen
• Mehr dazu auf der Smart-Home-Seite von Elektrotechnik-ernst

Profi-Tipp: Verlegen Sie in jedem Raum ein Leerrohr zur Decke und eines zur Außenwand. Das kostet beim Rohbau fast nichts und hält alle Optionen offen, von der Deckenkamera bis zur Außensteckdose.

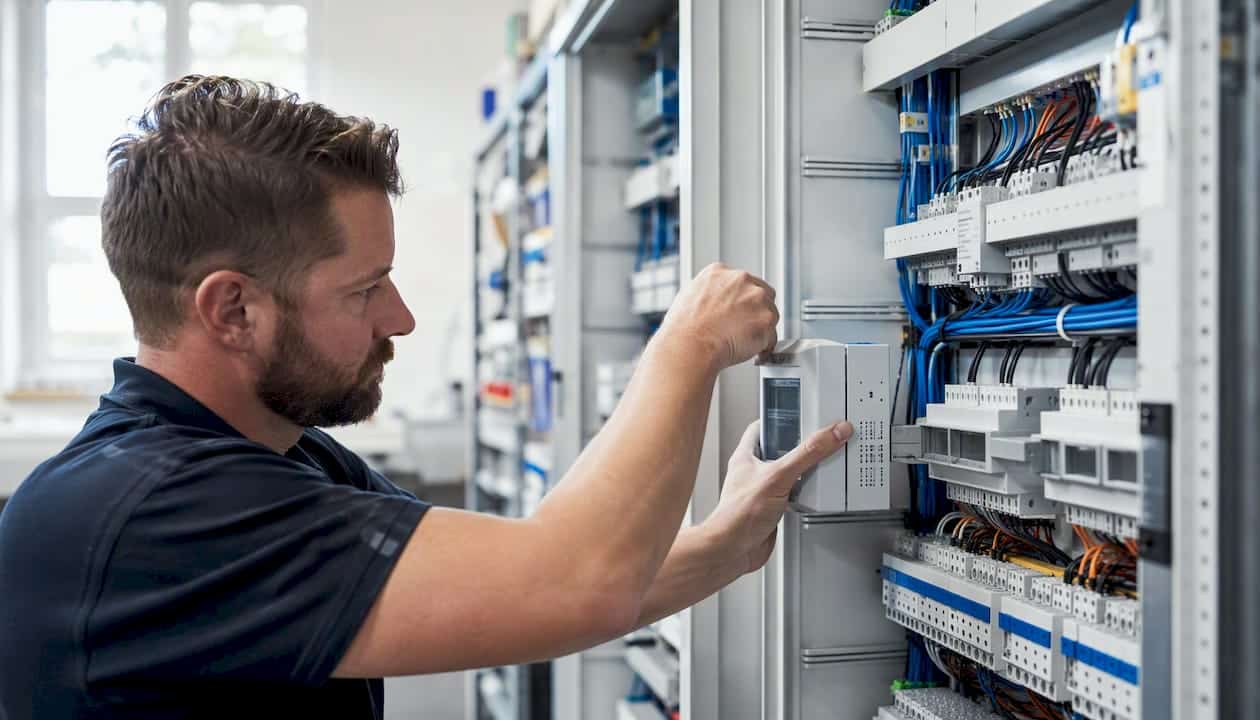

Energiemanagementsysteme brauchen Messpunkte und Schnittstellen, die sich nachträglich kaum integrieren lassen. Wer Energiemanagement von Anfang an mitdenkt, legt Messpunkte je Stromkreisgruppe und eine EMS-Schnittstelle im Verteiler fest. Auch digitale Projektentwicklung für Energieprojekte zeigt, wie strukturierte Planung spätere Anpassungen erheblich vereinfacht.

Fachplanung oder Standardinstallateur: Wann brauchen Sie einen Fachplaner?

Für ein einfaches Einfamilienhaus reicht oft ein erfahrener Elektriker mit guter Kommunikation. Aber es gibt Situationen, in denen ein Fachplaner klar die bessere Wahl ist.

Indikatoren für Fachplanung:

• Mehrfamilienhaus oder Gebäude mit mehr als einer Wohneinheit
• Komplexe Energiekonzepte mit PV, Batteriespeicher, Wärmepumpe und Wallbox in Kombination
• Öffentliche Ausschreibungen oder Bauvorhaben, bei denen DIN 18015 vertraglich verankert ist
• Anlagen, bei denen die Koordination mit dem Netzbetreiber über Standardanschlüsse hinausgeht

Was ein Fachplaner liefert:

• Detaillierte Schutzkonzepte mit Selektivitätsnachweis
• Koordination mit Netzbetreiber und TAB-konforme Dokumentation
• Prüffähige Unterlagen, die bei Abnahme und Versicherung standhalten
• Leistungsverzeichnisse für Ausschreibungen

Fragen, die Sie jedem Elektriker oder Planer stellen sollten:

1. Welche Zertifikate und Qualifikationen haben Sie für die geplante Anlage?
2. Erstellen Sie ein VDE-Prüfprotokoll nach VDE 0100-600 und übergeben es bei Abnahme?
3. In welchem Format erhalte ich die Planunterlagen (digital, aktualisiert nach Änderungen)?
4. Welche Prüfintervalle empfehlen Sie für diese Anlage?
5. Wie ist die Gewährleistung geregelt, und wer haftet bei Mängeln an der Dokumentation?

Wer diese Fragen stellt, bevor der Auftrag vergeben wird, erkennt schnell, ob der Betrieb professionell arbeitet oder nicht.

Was uns Projekte gelehrt haben: Perspektive von Elektrotechnik-ernst

Die häufigsten und teuersten Fehler bei der Elektroplanung entstehen nicht auf der Baustelle, sondern am Schreibtisch. Zu wenige Steckdosen, weil die Möblierung beim Planen noch nicht feststand. Kein Reserveplatz im Verteiler, weil die Wallbox „ja erst später kommt“. Keine digitale Planübergabe, weil der Elektriker das so noch nie gemacht hat.

Was dabei oft übersehen wird: Die Norm gibt Mindestwerte. Wer nach 1-Stern-Ausstattung plant, hat nach fünf Jahren Probleme, weil Haushalt und Technik gewachsen sind. Zwei Sterne sollten heute das Minimum sein, drei Sterne bei Neubauten mit PV und Smart-Home-Ambitionen.

Dazu kommt ein strukturelles Problem: Viele Bauherren sehen den Elektroplan erst, wenn die Wände schon zu sind. Dann ist Mitdenken teuer. Wer den Plan frühzeitig selbst skizziert, mit Möblierung und Geräteliste, führt ein anderes Gespräch mit dem Elektriker. Konkret, nicht abstrakt. Das spart Missverständnisse und Nachträge.

Ein E-Check vor dem Einzug ist kein Luxus. Er ist der einzige Moment, an dem alle Stromkreise systematisch geprüft werden, bevor Möbel, Wände und Böden den Zugang versperren. Wer das weglässt, merkt Mängel erst, wenn sie Schäden verursachen.

Elektrotechnik-ernst unterstützt Sie bei der Elektroplanung

Wer ein Haus baut oder saniert, hat genug zu koordinieren. Die Elektroplanung ist kein Bereich, bei dem Lücken günstig sind. Elektrotechnik-ernst übernimmt für Bauherren in Augsburg und Umgebung die normgerechte Planung und Installation, von der ersten Bedarfsanalyse bis zum unterschriebenen Prüfprotokoll.

Das Angebot umfasst Fachplanung nach DIN 18015 und VDE 0100, Photovoltaik-Installation mit Einspeiseplanung, Wallbox-Vorbereitung und -Installation inklusive Verteilerplanung sowie den E-CHECK als Abnahmeprüfung mit vollständigem Prüfprotokoll. Alle Planunterlagen werden digital übergeben, aktuell und beschriftet. Kein Papierstapel, den niemand mehr findet. Sprechen Sie uns an für eine Erstberatung und klären Sie, welcher Ausstattungswert und welche Vorbereitung für Ihr Vorhaben sinnvoll sind.

Quellen

Für die Vertiefung einzelner Themen empfehlen sich folgende Quellen:

• Elektroinstallation Neubau: Checkliste, Installationszonen & Planung 2026 | LichtRechner.de
• Hausbaukurs
• Der ultimative Leitfaden zur Elektroplanung Deines Hauses – Hausbauberater Magazin
• rcEditor – Elektroplanung für Fachbetriebe und Bauherren

Hinweis: Wer DIN 18015 in einer Ausschreibung verankert, macht die Norm vertraglich bindend. Prüfberichte und vollständige Planunterlagen sollten bei jeder Abnahme schriftlich eingefordert werden.
