Eine Solarzelle ist ein elektronisches Bauelement, das Sonnenlicht durch den photovoltaischen Effekt direkt in elektrische Energie umwandelt, genauer gesagt in Gleichstrom. Eine einzelne Zelle liefert dabei nur etwa 0,5 bis 0,7 Volt. Deshalb werden viele Zellen zu einem Solarmodul verschaltet, und mehrere Module ergeben zusammen mit Wechselrichter und Verkabelung erst eine vollständige Solaranlage.
Kurz gesagt:
- Die Leistung einer einzelnen Solarzelle liegt bei etwa 0,5 bis 0,7 Volt, weshalb viele Zellen in Modulen verschaltet werden, um nutzbare Spannungen zu erreichen.
- Hochwertige monokristalline Zellen bieten den höchsten Wirkungsgrad, während dünnschichtige Zellen flexibler sind, aber meist geringere Effizienz aufweisen.
- Der Wirkungsgrad sinkt bei steigenden Temperaturen, weshalb eine gute Hinterlüftung der Module den Ertrag im Sommer deutlich verbessern kann.
- Ein Modul besteht aus 60 bis 144 Zellen, die in Reihe geschaltet werden, um die Systemspannung zu erhöhen, während die gesamte Anlage auch Wechselrichter und Verkabelung umfasst.
- Am Ende der Lebensdauer sind Recycling und ordnungsgemäße Entsorgung gemäß EU-Richtlinien verpflichtend, wobei die Leistungsfähigkeit über 25 Jahre meist mit einem schrittweisen Leistungsverlust verbleibt.
Inhaltsverzeichnis
- Was steckt hinter der Definition einer Solarzelle?
- Woraus besteht eine Solarzelle? Materialien und Schichtaufbau
- Wie funktioniert eine Solarzelle Schritt für Schritt?
- Welche Solarzellen Arten gibt es und wo liegen die Unterschiede?
- Wirkungsgrad und Temperatur: Warum die Kennlinie in der Praxis abweicht
- Solarzelle, Modul, Anlage: Wo verläuft die Grenze?
- Wo kommen Solarzellen zum Einsatz und was passiert am Lebensende?
- Elektro Ernst zu Planung und Betrieb von Solarzellen
- Was die Solarzellen-Definition in der Praxis wirklich bedeutet
- Quellen
Was steckt hinter der Definition einer Solarzelle?
Der photovoltaische Effekt ist die physikalische Grundlage jeder Solarzelle. Trifft ein Photon auf das Halbleitermaterial, überträgt es seine Energie auf ein Elektron und löst es aus seiner Bindung. Dabei entsteht ein Elektron-Loch-Paar: ein freies Elektron und die Lücke, die es hinterlässt. Ohne ein internes elektrisches Feld würden sich beide sofort wieder vereinen, und es flösse kein Strom. Genau dieses Feld liefert der p-n-Übergang im Inneren der Zelle.
Zwei Kenngrößen beschreiben, was eine Zelle tatsächlich leistet:
- Kurzschlussstrom (JSC): der maximale Strom, den die Zelle bei kurzgeschlossenen Kontakten liefert.
- Leerlaufspannung (UOC): die Spannung ohne angeschlossene Last, bei kristallinen Siliziumzellen typischerweise im Bereich von 0,5 bis 0,7 Volt.
Eine einzelne Zelle reicht für kaum eine Anwendung aus. Erst die Reihenschaltung vieler Zellen addiert die Spannung auf ein nutzbares Niveau, und die Parallelschaltung mehrerer Stränge erhöht den Strom. So wird aus einem physikalischen Effekt im Millivoltbereich eine Anlage, die ein Haus mit Strom versorgt.
Woraus besteht eine Solarzelle? Materialien und Schichtaufbau
Silizium dominiert den Weltmarkt für Solarzellen mit einem Anteil von rund 90 Prozent, und das hat gute Gründe: Das Material ist reichlich vorhanden, chemisch stabil und die Fertigungsprozesse sind über Jahrzehnte ausgereift. Der eigentliche Trick steckt in der Dotierung, also dem gezielten Einbringen von Fremdatomen in das Siliziumgitter.
Der Aufbau folgt im Kern immer demselben Muster:
- N-Schicht: Silizium wird mit Phosphor dotiert, wodurch ein Elektronenüberschuss entsteht.
- P-Schicht: Eine zweite Schicht wird mit Bor dotiert, was einen Elektronenmangel erzeugt, also positive Löcher.
- P-n-Übergang: An der Grenzfläche beider Schichten bildet sich eine Raumladungszone mit eingebautem elektrischem Feld, das freigesetzte Ladungsträger in unterschiedliche Richtungen lenkt.
- Kontaktschichten: Metallische Leiterbahnen auf Vorder- und Rückseite sammeln den erzeugten Strom ein.
Bei der Fertigung ist die Waferdicke eine zentrale technische Messgröße. Typische kristalline Siliziumzellen liegen bei etwa 200 Mikrometern, dünner als ein menschliches Haar. Dünnschichtzellen arbeiten dagegen mit Schichten im Mikrometerbereich, oft aus anderen Halbleitern, und nutzen zusätzlich Interferenzeffekte in Fenster- und Emitterschichten, deren Temperaturverhalten sich von kristallinem Silizium unterscheidet.
Profi-Tipp: Achten Sie bei Angeboten für Photovoltaik-Module nicht nur auf die Wattzahl, sondern auch auf die Herkunft und Qualität des Wafers. Dünnere, minderwertige Wafer altern schneller und verlieren früher an Leistung.
Wie funktioniert eine Solarzelle Schritt für Schritt?
Vier Schritte erklären, wie aus Licht Strom wird:
- Ein Photon trifft auf die Zelloberfläche und wird vom Halbleitermaterial absorbiert.
- Die übertragene Energie löst ein Elektron aus seiner Bindung, es entsteht ein Elektron-Loch-Paar.
- Das elektrische Feld am p-n-Übergang trennt Elektron und Loch, bevor sie rekombinieren können, und treibt sie in entgegengesetzte Richtungen.
- Die gesammelten Ladungsträger fließen über die Kontakte als nutzbarer Gleichstrom ab.
Nicht jedes erzeugte Elektron-Loch-Paar schafft es bis zum Kontakt. Ein Teil rekombiniert vorher wieder, abhängig von der sogenannten Diffusionslänge im Material. Serienwiderstände und Kontaktverluste begrenzen die Ausbeute in der Praxis oft stärker als die theoretischen Materialgrenzen, ein Detail, das in vereinfachten Erklärungen meist fehlt.
Um das Verhalten einer Zelle zu beschreiben, nutzen Ingenieure die sogenannte Kennlinie, eine Strom-Spannungs-Kurve. Drei Werte sind dabei entscheidend: der Kurzschlussstrom JSC, die Leerlaufspannung UOC und der MPP, der Punkt maximaler Leistung. Der Füllfaktor, das Verhältnis zwischen tatsächlicher und theoretisch maximaler Leistung, liegt üblicherweise zwischen 60 und 80 Prozent, wie Lehrmaterial der Universität Kiel zeigt.
Der Wechselrichter übernimmt danach eine unterschätzte Rolle: Er sucht laufend den MPP der aktuellen Betriebsbedingungen und wandelt den erzeugten Gleichstrom in netzkonformen Wechselstrom um. Ohne diese Regelung würde ein erheblicher Teil der theoretisch möglichen Leistung ungenutzt bleiben, wie die Erklärungen zu Photovoltaikanlagen verdeutlichen.
Welche Solarzellen Arten gibt es und wo liegen die Unterschiede?
Nicht alle Solarzellen sind gleich aufgebaut, und die Wahl der Technologie hat direkte Folgen für Ertrag, Preis und Einsatzgebiet.
- Monokristalline Zellen bestehen aus einem einzigen, durchgängigen Siliziumkristall. Sie erreichen die höchsten Wirkungsgrade am Markt und verhalten sich bei diffusem Licht vergleichsweise gutmütig, sind optisch an der einheitlich dunklen Farbe und den abgeschrägten Ecken erkennbar.
- Polykristalline Zellen werden aus mehreren zusammengeschmolzenen Siliziumkristallen gegossen. Die Herstellung ist günstiger, der Wirkungsgrad liegt spürbar unter dem monokristalliner Zellen, erkennbar am typischen bläulich schimmernden, kristallinen Muster.

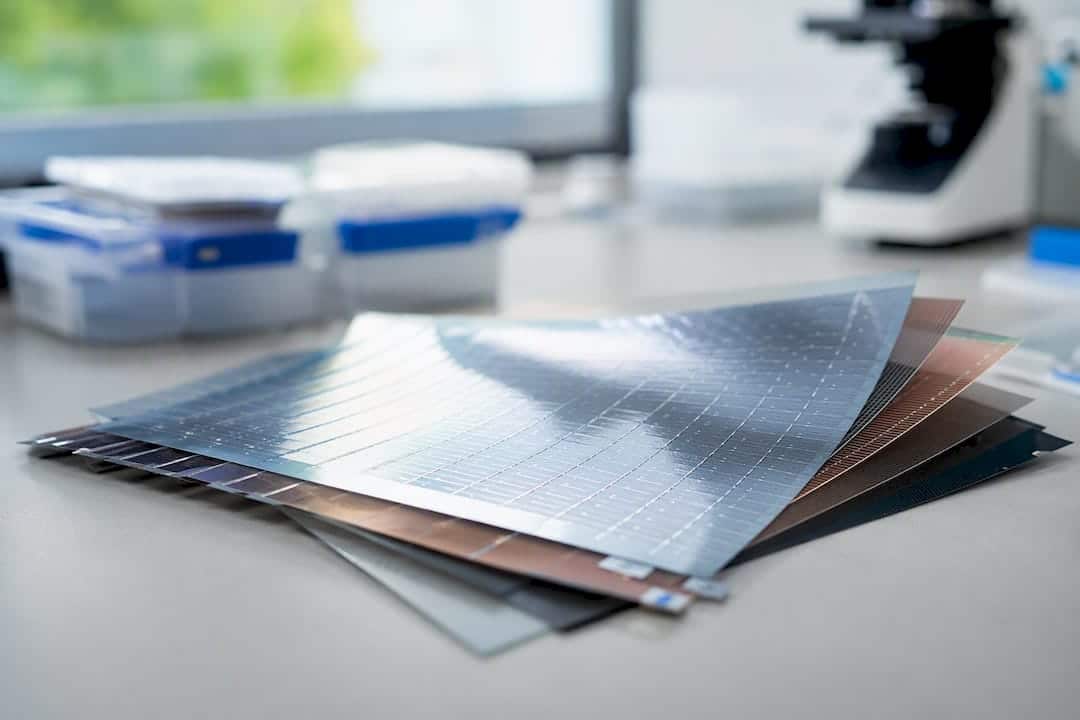

- Dünnschichtzellen verzichten auf dicke Siliziumwafer und setzen stattdessen auf hauchdünne Halbleiterschichten auf Trägermaterial. Sie sind leichter und flexibler, eignen sich für Fassaden oder gekrümmte Flächen, bleiben beim Wirkungsgrad aber meist zurück.
- Tandemzellen stapeln zwei oder mehr Halbleiterschichten mit unterschiedlicher Lichtempfindlichkeit übereinander. Dadurch lässt sich ein größerer Teil des Sonnenspektrums nutzen, was im Labor deutlich höhere Wirkungsgrade ermöglicht.
Wichtig ist der Unterschied zwischen Labor und Serienfertigung: Siliziumzellen erreichen im Labor Spitzenwerte bis knapp 24 Prozent, während die industrielle Serienproduktion eher bei bis zu 19 Prozent liegt. Wer sich für die Funktionsweise einer Solarzelle im Detail interessiert, findet dort eine tiefere technische Einordnung.
Wirkungsgrad und Temperatur: Warum die Kennlinie in der Praxis abweicht

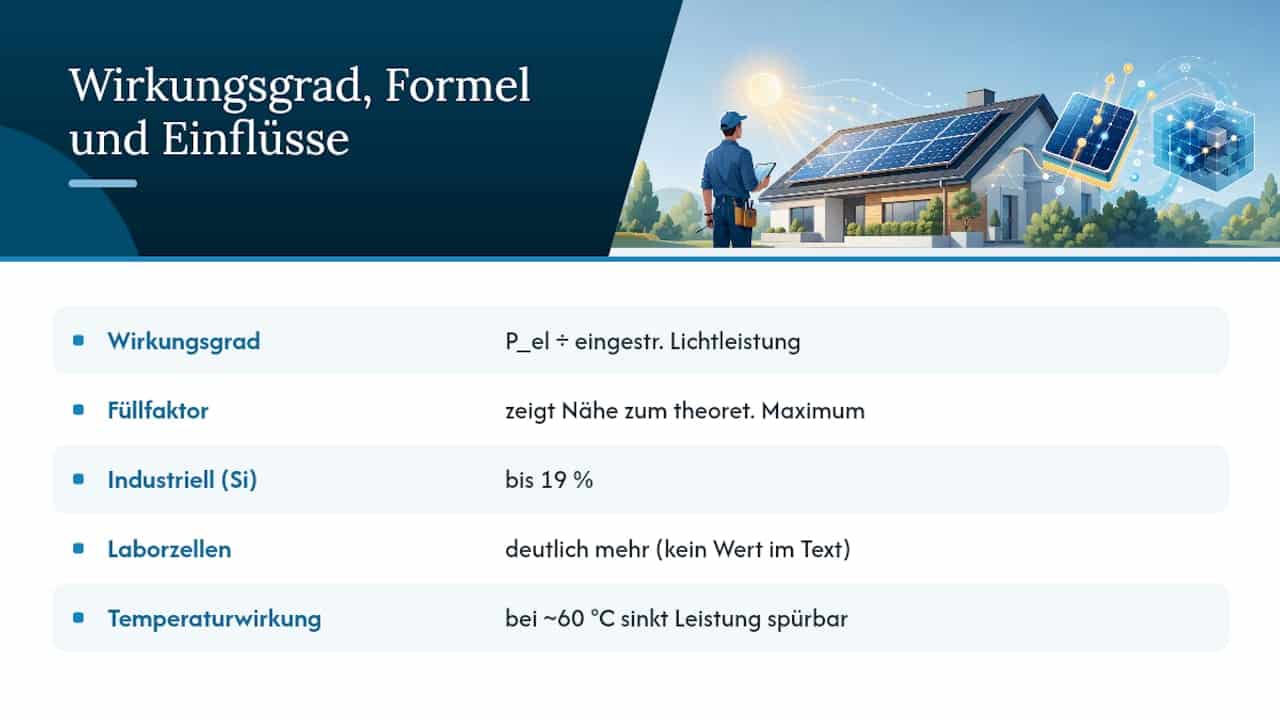

Der Wirkungsgrad einer Solarzelle ergibt sich aus einer einfachen Formel: abgegebene elektrische Leistung geteilt durch eingestrahlte Lichtleistung. Der Füllfaktor fließt dabei direkt ein, denn er zeigt, wie nah eine Zelle an ihrem theoretischen Maximum arbeitet.
Zwischen Laborwert und Alltagsrealität liegt oft eine deutliche Lücke. Industrielle Fertigung kommt bei Siliziumzellen typischerweise auf bis zu 19 Prozent, Laborzellen unter kontrollierten Bedingungen erreichen deutlich mehr. Für Endkunden zählt nach Einschätzung des Fraunhofer ISE ohnehin weniger der reine Laborwert einer einzelnen Zelle als die Fertigungsqualität des gesamten Moduls.
Steigende Temperatur senkt den Wirkungsgrad messbar. Bei Betriebstemperaturen bis rund 60 Grad Celsius, wie sie auf einem Dach im Sommer durchaus erreicht werden, sinkt die Leistung spürbar gegenüber den Prüfbedingungen im Datenblatt.

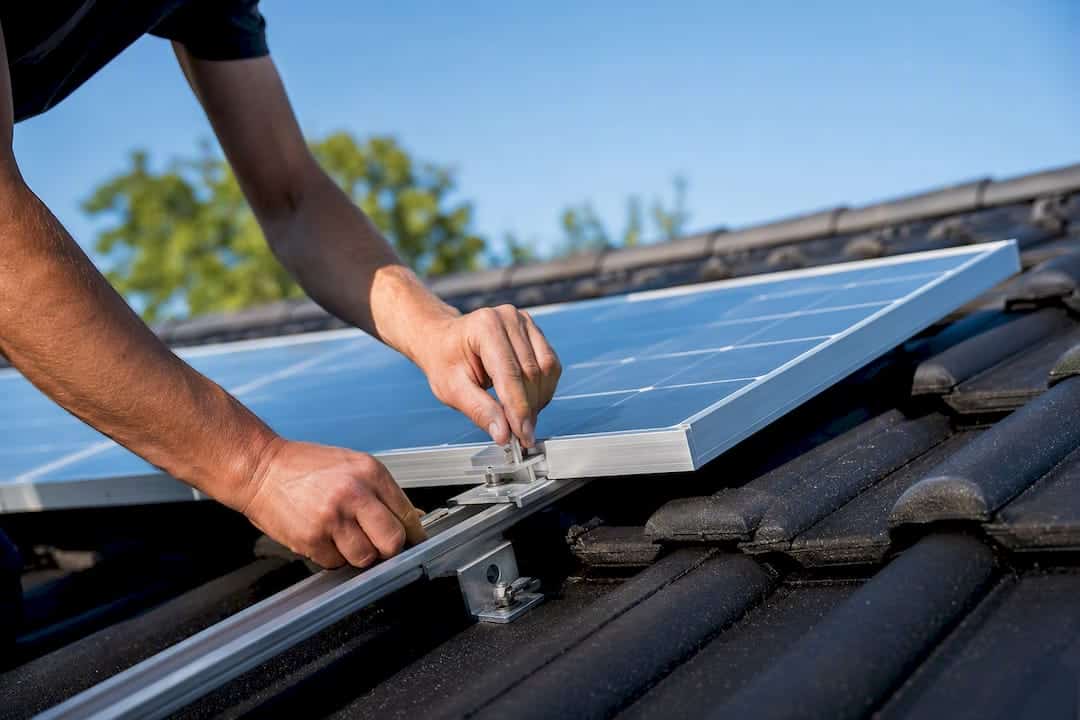

Profi-Tipp: Lassen Sie bei der Montage ausreichend Abstand zwischen Modul und Dachfläche einplanen. Eine gute Hinterlüftung senkt die Betriebstemperatur und rettet über das Jahr gerechnet spürbar Ertrag, den eine zu eng montierte Anlage sonst verschenkt.
Solarzelle, Modul, Anlage: Wo verläuft die Grenze?
Die drei Begriffe werden im Alltag oft durcheinandergeworfen, dabei ist die Abgrenzung simpel. Die Solarzelle ist die kleinste funktionale Einheit. Ein Solarmodul fasst mehrere Zellen elektrisch verschaltet in einem wetterfesten Gehäuse zusammen, verkapselt gegen Feuchtigkeit und mechanische Belastung.
- Ein typisches Modul besteht aus 60 bis 144 Solarzellen und erreicht dabei eine Leistung von 400 bis 500 Watt.
- Mehrere Module werden zu Strings in Reihe geschaltet, um die Systemspannung zu erhöhen.
- Die Solaranlage umfasst schließlich das komplette System: Module, Verkabelung, Wechselrichter und gegebenenfalls Speicher.
Details zur konkreten Verschaltung und Kapselung liefert der Beitrag zur Funktionsweise eines Solarmoduls, während die Systemebene im Artikel zur Funktionsweise einer Solaranlage erklärt wird.
Wo kommen Solarzellen zum Einsatz und was passiert am Lebensende?
Solarzellen finden sich heute auf Hausdächern, auf Freiflächen als große Solarparks und zunehmend gebäudeintegriert in Fassaden oder Dachziegeln. Auch Ladeinfrastruktur für Elektrofahrzeuge lässt sich direkt mit Photovoltaik koppeln, was Eigenverbrauch und Netzentlastung kombiniert.
- Hersteller geben auf Module üblicherweise Leistungsgarantien über 25 Jahre, oft mit gestaffeltem Leistungsabfall.
- Die tatsächliche Lebensdauer liegt bei guter Wartung häufig darüber, auch wenn der Wirkungsgrad über die Jahre langsam sinkt.
- Am Lebensende greifen in der EU Herstellerpflichten zur Rücknahme im Rahmen der WEEE-Richtlinie, die Recycling von Modulen regelt.
- Winterliche Kälte wirkt sich übrigens anders aus als sommerliche Hitze auf den Ertrag, wie eine Analyse zum Verhalten von Solarpanelen im Winter zeigt.
Wer sich für den praktischen Nutzen jenseits der Technik interessiert, findet weiterführende Einordnung im Beitrag zu den Vorteilen von Solarzellen.
Elektro Ernst zu Planung und Betrieb von Solarzellen
Als Elektrofachbetrieb in Augsburg installiert und wartet Elektrotechnik-ernst Photovoltaikanlagen für Privat- und Gewerbekunden. Aus dieser praktischen Arbeit heraus zählen drei Punkte besonders: ausreichende Hinterlüftung bei der Montage, eine sorgfältige Leistungsmessung bei der Abnahme und regelmäßige Wartungsintervalle, um Leistungsverluste durch Verschmutzung oder Alterung früh zu erkennen. Wer eine Anlage plant, profitiert davon, diese Faktoren von Anfang an mitzudenken statt sie nachträglich zu korrigieren. Eine unverbindliche Beratung zur Photovoltaik-Installation klärt, welche Modultechnologie und Montageart zum jeweiligen Dach passt.
Was die Solarzellen-Definition in der Praxis wirklich bedeutet
Die meisten Erklärungen zu Solarzellen bleiben bei der Physik stehen und lassen die Konsequenzen für den Betrieb außen vor. Das ist der eigentliche blinde Fleck: Ein Laborwirkungsgrad von 24 Prozent interessiert niemanden, dessen Modul wegen schlechter Hinterlüftung im Sommer bei 60 Grad Celsius arbeitet und dadurch dauerhaft unter seinen Möglichkeiten bleibt.
Wichtiger als die reine Zellchemie ist aus meiner Sicht die Fertigungsqualität des gesamten Moduls und die handwerkliche Sorgfalt bei der Montage. Ein Wechsel von polykristallin zu monokristallin bringt selten den erhofften Sprung im Jahresertrag, eine bessere Montageposition mit Abstand zur Dachfläche dagegen schon. Wer eine Solaranlage plant, sollte deshalb weniger Zeit mit dem Vergleich von Prozentpunkten im Datenblatt verbringen und mehr mit Fragen zu Verschattung, Ausrichtung und Belüftung. Genau dort entscheidet sich, ob die physikalisch mögliche Leistung auch tatsächlich ankommt.
— Elektro
