Ja, Überspannungsschutz ist für Photovoltaikanlagen nach den geltenden VDE-Normen verpflichtend. Maßgeblich sind DIN VDE 0100-443, DIN VDE 0100-534 und die PV-spezifische DIN VDE 0100-712. Sie regeln gemeinsam, wann Schutz notwendig ist, wie er ausgeführt wird und was speziell auf der DC-Seite am Wechselrichter gilt. Seit den Übergangsfristen 2016 und 2018 gibt es hier praktisch keinen Spielraum mehr.
Kurz gesagt:
- Überspannungsschutz für Photovoltaikanlagen ist seit 2016 verpflichtend, wobei die Normen DIN VDE 0100-443, -534 und -712 die Anforderungen regeln.
- Bei einer Nachrüstung, Planungsfehlern oder fehlendem Schutzgerät besteht die Gefahr, dass im Schadensfall die Versicherung Leistungen kürzt oder verweigert.
- Für eine normgerechte Planung sind konkrete Angaben zu SPD-Typen, Ableitwerten, Leitungslänge und Schutzpegel erforderlich, um Schutzwirkung und Einhaltung der Vorschriften zu gewährleisten.
- Der Einbauort des Überspannungsschutzes hängt von Anlagenaufbau und Blitzschutz ab, wobei kurz verlegte Leitungen die Wirksamkeit des Schutzes deutlich erhöhen.
- Eine fachgerechte Dokumentation inklusive Prüfprotokoll, Normnennung und Nachweis im Abnahmebericht ist unerlässlich, um im Schadensfall die ordnungsgemäße Installation nachweisen zu können.
Inhaltsverzeichnis
- Welche Normen regeln den Überspannungsschutz für Photovoltaikanlagen?
- Seit wann gilt die Pflicht und was bedeutet Bestandsschutz?
- SPD-Typen, Schutzpegel und die 10-Meter-Regel
- Wo werden Überspannungsschutzgeräte bei PV-Anlagen eingebaut?
- Checkliste: Was Sie vor Auftrag oder Abnahme verlangen sollten
- Praxis-Perspektive: Normgerecht planen und sauber dokumentieren
- Normgerechte Umsetzung durch einen Fachbetrieb aus Augsburg
- Quellen
- FAQ
Welche Normen regeln den Überspannungsschutz für Photovoltaikanlagen?
Drei Normen bilden das Gerüst, auf das sich jede Vorschrift für Photovoltaikanlagen stützt. Jede beantwortet eine andere Frage, und genau das macht die Sache in der Praxis oft verwirrend.
- DIN VDE 0100-443 klärt das „Ob“: Sie legt fest, unter welchen Bedingungen eine Anlage überhaupt Überspannungsschutz braucht.
- DIN VDE 0100-534 klärt das „Wie“: Auswahl der Schutzgeräte, Einbauort, Verdrahtung.
- DIN VDE 0100-712 ist die PV-spezifische Ergänzung. Sie verlangt insbesondere den besonderen Schutz des Wechselrichters auf der DC-Seite, während die grundsätzliche Notwendigkeit auf der Wechselstromseite weiterhin über die 443 ermittelt wird.
- VDE-AR-N 4100 greift dort, wo Zählerplatz und Netzanschluss betroffen sind, vor allem bei Smart-Meter-Gateways, Wallboxen und Speichern am Hausanschluss.
Für die Praxis heißt das: Ein Angebot, das nur „SPD verbaut“ listet, ohne diese Normen zu nennen, ist unvollständig. Ein sauberer Auftrag benennt, welche Norm welchen Schritt begründet.
Seit wann gilt die Pflicht und was bedeutet Bestandsschutz?
Die Verpflichtung ist kein neuer Trend. Bereits seit dem 1. Oktober 2016 ist in Neuanlagen mindestens ein SPD Typ 2 am Speisepunkt vorgeschrieben, die Übergangsfrist für Bestandsanlagen lief bis zum 14. Dezember 2018. Wer heute noch ohne Schutzgerät am Zählerschrank unterwegs ist, bewegt sich technisch und rechtlich auf dünnem Eis.
Entscheidend für Eigentümer ist der Bestandsschutz, denn der gilt nicht ewig. Sobald an einer bestehenden Elektroanlage etwas Wesentliches verändert wird, etwa eine PV-Anlage, eine Wallbox oder ein Batteriespeicher nachgerüstet werden, kann der Bestandsschutz entfallen. Die betroffenen Anlagenteile müssen dann nach dem aktuellen Stand der Technik angepasst werden.
Was das konkret bedeutet:
- Eine Nachrüstung löst häufig die Pflicht zur Nachrüstung des Überspannungsschutzes aus, nicht nur für die neue Komponente, sondern für den betroffenen Anlagenteil insgesamt.
- Fehlt der Schutz und es kommt zu einem Blitzschlag- oder Schaltüberspannungsschaden, kann die Versicherung die Regulierung kürzen oder ganz verweigern.
- Wechselrichter, Batteriespeicher und Smart-Meter-Gateways gehören zu den teuersten Bauteilen einer Anlage. Ein einziger Ausfall kostet oft mehr als der komplette Überspannungsschutz.
SPD-Typen, Schutzpegel und die 10-Meter-Regel

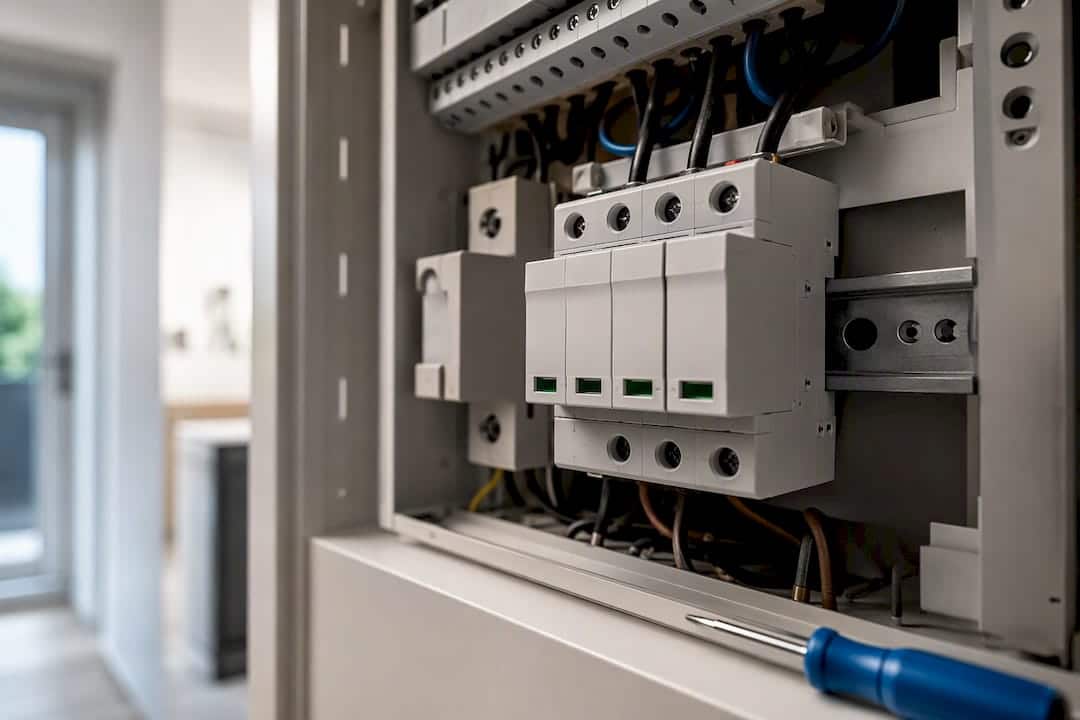

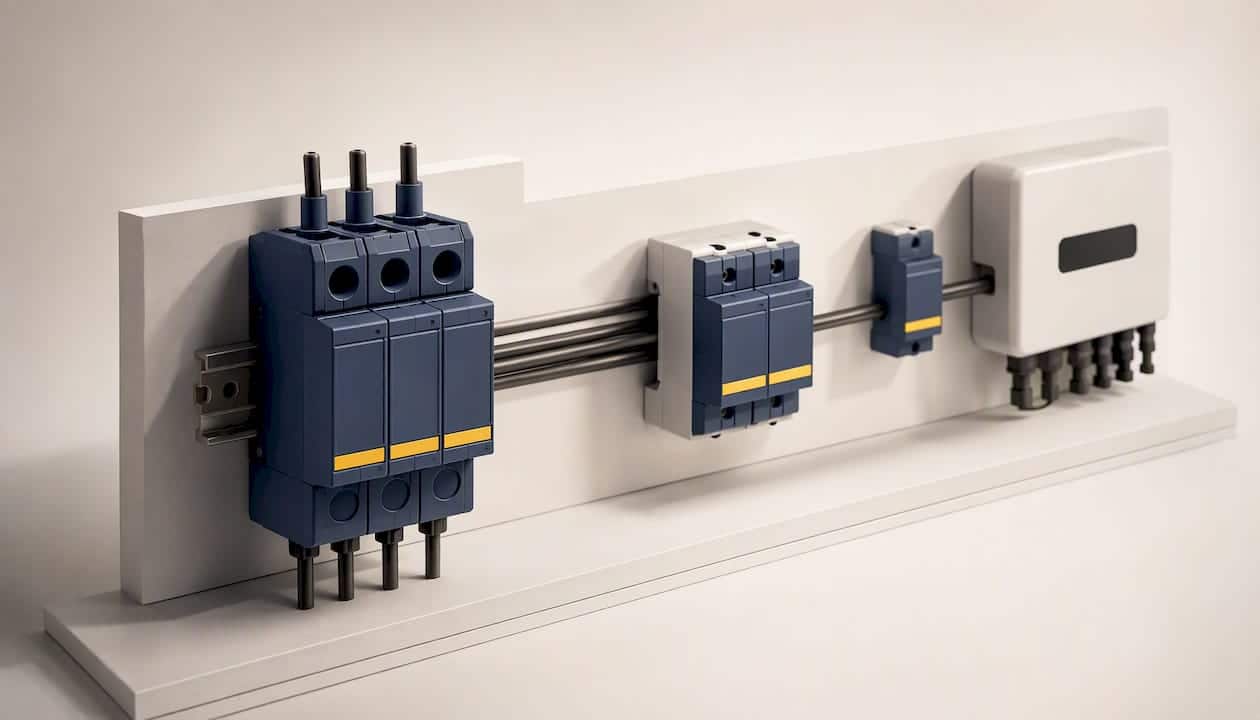

Ohne die drei Grundtypen der Schutzgeräte lässt sich keine Anlage normgerecht planen. Typ 1 fängt energiereiche Teilblitzströme ab und gehört dorthin, wo eine Anlage einen äußeren Blitzschutz hat oder in Freiflächenanlagen mit erhöhtem Einschlagrisiko. Typ 2 ist der Standardschutz gegen induzierte Überspannungen und sitzt am Speisepunkt beziehungsweise Zählerschrank. Typ 3 schützt Endgeräte und wird nah am zu schützenden Verbraucher installiert, etwa direkt vor dem Wechselrichter.
Profi-Tipp: Verlangen Sie im Angebot immer die konkreten Ableitwerte (Iimp in kA, Wellenform 8/20 µs) und den Schutzpegel Up in Volt. Ein Angebot, das nur „SPD Typ 2“ schreibt, ohne diese Werte zu nennen, lässt sich technisch nicht prüfen.
Ein Wert, den viele Installateure unterschätzen, ist die Leitungslänge. Denn die Wirksamkeit eines Schutzgeräts sinkt spürbar, sobald die Leitung zwischen SPD und Endgerät zehn Meter überschreitet. In diesem Fall braucht es ein zusätzliches Gerät, meist Typ 3, unmittelbar vor dem Wechselrichter oder dem Endverbraucher.
Weitere technische Eckpunkte, die in jede Planung gehören:
- Der PE-Querschnitt für blitzstrombehaftete Leitungen muss deutlich stärker dimensioniert sein als für nicht blitzstrombehaftete Abschnitte.
- Kombi-Ableiter, die Typ 1 und Typ 2 in einem Gerät vereinen, vereinfachen die Installation besonders dort, wo ein äußerer Blitzschutz vorhanden ist.
Wo werden Überspannungsschutzgeräte bei PV-Anlagen eingebaut?
Die Platzierung folgt keiner starren Regel, sondern richtet sich nach Anlagengröße, Dachaufbau und vorhandenem Blitzschutz. In der Praxis haben sich vier Einbauorte etabliert.
- Am Einspeisepunkt beziehungsweise Zählerschrank sitzt in der Regel ein SPD Typ 2, das den gesamten Hausanschluss vor eingekoppelten Überspannungen aus dem öffentlichen Netz schützt.
- Wechselrichternah auf der DC-Seite wird ein zusätzliches Schutzgerät installiert, wenn die Distanz zwischen Generatoranschlusskasten und Wechselrichter zehn Meter überschreitet.
- Pro MPP-Strang empfiehlt sich bei ausgedehnten Dachaufbauten ein eigener DC-Ableiter, weil große Induktionsschleifen die Einkopplungsgefahr bei Blitzeinschlägen in der Umgebung erhöhen.
- Im Kombiableiter-Design lassen sich Typ 1 und Typ 2 zusammenfassen, wenn die Anlage über einen äußeren Blitzschutz verfügt oder auf einer Freifläche mit erhöhtem Risiko steht.
Wichtig bei jeder Variante: Die Verbindungsleitung zum Ableiter sollte so kurz und so gerade wie möglich verlegt werden. Jede unnötige Schleife erhöht die Induktionswirkung und senkt die Schutzwirkung, selbst wenn das Gerät selbst technisch einwandfrei ist.
Checkliste: Was Sie vor Auftrag oder Abnahme verlangen sollten
Ein Angebot für eine PV-Anlage ohne klare Angaben zum Überspannungsschutz ist ein Angebot mit Lücke. Diese Punkte gehören in jedes Leistungsverzeichnis:
- Nennung der zugrunde liegenden Normen (DIN VDE 0100-443, -534, -712, gegebenenfalls VDE-AR-N 4100)
- Konkrete SPD-Typen je Einbauort mit Ableitwert und Schutzpegel
- Angaben zum PE-Querschnitt und zur gemessenen Leitungslänge zwischen Schutzgerät und Endgerät
- Ein Prüfprotokoll oder ein E-Check-Nachweis nach Fertigstellung als Dokumentation
Profi-Tipp: Lassen Sie sich die Statusanzeige der Schutzgeräte erklären. Viele SPDs zeigen per Fenster oder Fernmeldekontakt an, wann eine Schutzstufe verbraucht ist und ausgetauscht werden muss. Wer das nicht kennt, übersieht oft jahrelang einen wirkungslosen Ableiter.
Der Kostenvergleich lohnt sich: Ein kompletter Überspannungsschutz für eine typische Wohnhausanlage kostet einen Bruchteil dessen, was ein zerstörter Wechselrichter oder Speicher an Ersatz kostet.
Praxis-Perspektive: Normgerecht planen und sauber dokumentieren
Aus unserer Sicht bei Elektrotechnik-ernst scheitert Überspannungsschutz selten an der Technik. Er scheitert an der Dokumentation. Ein SPD ist schnell verbaut, doch ohne Prüfprotokoll und ohne Nennung der zugrunde liegenden Normen im Abnahmebericht lässt sich im Schadensfall kaum belegen, dass fachgerecht gearbeitet wurde. Genau deshalb gehört zu jeder Photovoltaik-Installation bei uns eine Planung, die die einschlägigen VDE-Normen benennt, ein Einbau mit gemessener Leitungslänge und ein Prüfnachweis, den Eigentümer im Schadensfall der Versicherung vorlegen können. Wer in Referenzprojekten sieht, wie oft Nachrüstungen an Wallbox oder Speicher den Bestandsschutz kippen, weiß: Sauber dokumentierte Erstplanung erspart später Streit.
