Elektrosymbole sind genormte grafische Darstellungen, die alle elektrischen Bauteile und Anlagenfunktionen in Wohngebäuden eindeutig kennzeichnen. Die Grundlage dafür bildet in Deutschland die internationale Norm DIN EN 60617, die seit den späten 1990er Jahren die alten nationalen Normen ersetzt hat. Wer als Bauherr einen Elektroplan liest oder mit einem Elektriker spricht, braucht dieses Zeichensystem. Ohne es entstehen Missverständnisse, die später teuer werden. Die Symbole der Elektroinstallation im Haus sind also keine Formalität, sondern das Fundament jeder sicheren Planung.
Welche Symbole werden bei der Elektroinstallation im Haus verwendet?
Die DIN EN 60617 umfasst 50 bis 100 Standardsymbole für typische Wohngebäude. Das klingt viel, aber im Alltag begegnen Bauherren nur einem Bruchteil davon. Die Symbole lassen sich in klare Kategorien einteilen.
Schutzgeräte sind die wichtigsten Zeichen im Verteilerplan. Der Leitungsschutzschalter (LS-Schalter) wird mit einem Kreissymbol dargestellt, der FI-Schutzschalter mit einem Dreieckssymbol. Kombinierte FI/LS-Schalter verbinden beide Zeichen. Die Bezeichnung folgt einem festen Schema: F1 steht für die erste Sicherung, F2 für den ersten FI-Schutzschalter. Dieses System macht jeden Verteiler lesbar, auch Jahre nach der Installation.
Schalter, Taster und Steckdosen sind die häufigsten Zeichen im Grundrissplan. Ein einfacher Wechselschalter sieht anders aus als ein Kreuzschalter oder ein Taster. Steckdosen werden mit einem Halbkreis mit zwei Strichen dargestellt, Schutzkontaktsteckdosen mit einem zusätzlichen Querstrich. Wer diese Unterschiede kennt, kann einen Grundrissplan selbst lesen.
Leuchten und Sensoren bilden eine weitere Gruppe. Deckenleuchten, Wandleuchten, Rauchmelder und Bewegungsmelder haben jeweils eigene Zeichen. Rauchmelder werden oft als Kreis mit einem „S" dargestellt, Bewegungsmelder als Kreis mit einem Pfeil oder einer Linse.
Besondere Bauteile wie Netzwerkanschlüsse, Antennendosen und Verteiler runden die Liste elektrischer Installationen ab. Ein Verteiler wird als Rechteck mit Anschlusslinien gezeichnet, ein Netzwerkanschluss oft mit einem stilisierten Stecker.
- Schutzgeräte: LS-Schalter, FI-Schutzschalter, kombinierte FI/LS-Schalter
- Schaltgeräte: Wechselschalter, Kreuzschalter, Taster, Dimmer
- Steckdosen: Schutzkontakt, Doppelsteckdose, Außensteckdose
- Leuchten: Decke, Wand, Einbaustrahler
- Sensoren: Rauchmelder, Bewegungsmelder, Thermostat
- Kommunikation: Netzwerk, Antenne, Telefon, Klingel
Profi-Tipp: Drucken Sie sich eine Legende mit den häufigsten Symbolen aus und legen Sie diese beim ersten Gespräch mit Ihrem Elektriker auf den Tisch. So sprechen beide Seiten von Anfang an dieselbe Sprache.

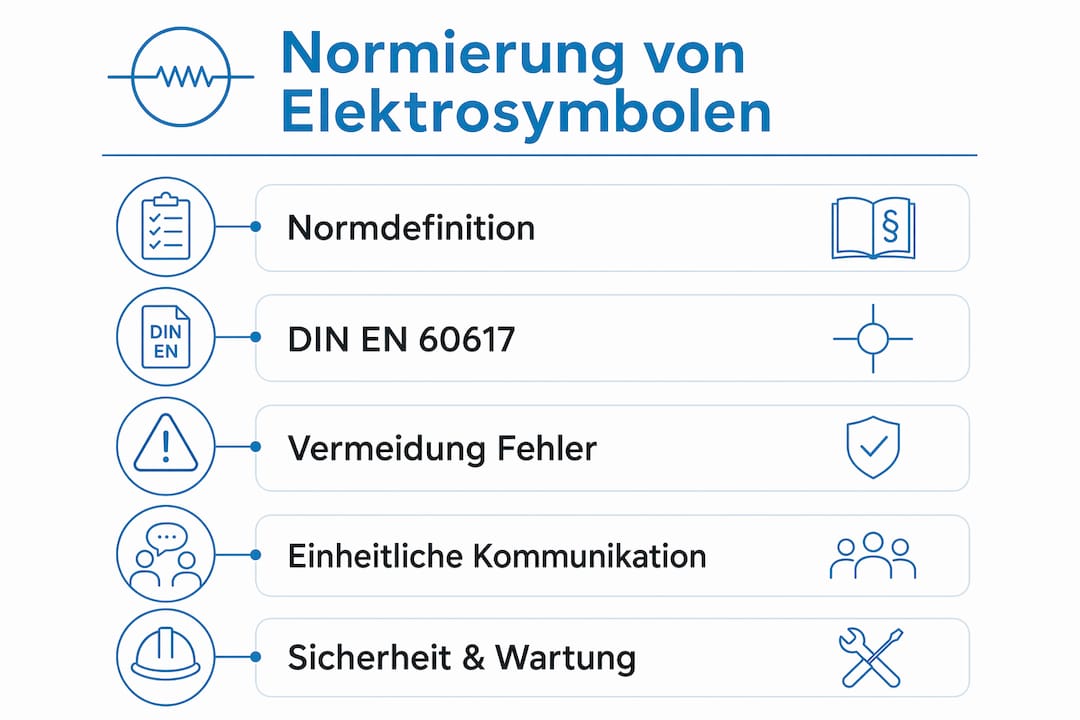

Wie sind Elektrosymbole normiert und warum ist das wichtig?
Normierung verhindert Fehler. Das ist der Kern. Normgerechte Pläne reduzieren Rückfragen, vermeiden Fehlinterpretationen und sichern langfristige Wartbarkeit der gesamten Anlage. Drei Normen sind für Bauherren besonders relevant.
DIN EN 60617 regelt die grafischen Symbole selbst. Sie ist international gültig und stellt sicher, dass ein Elektriker in Augsburg denselben Plan liest wie ein Kollege in Wien oder Zürich.
DIN EN 81346 regelt die Betriebsmittelkennzeichnung. Jede Komponente im Stromlaufplan erhält eine eindeutige Bezeichnung, die auch an der physischen Anlage wiederzufinden ist. Das minimiert Fehlerquellen erheblich, besonders bei Wartungsarbeiten.
DIN 18015 und der RAL-RG 678 (Stand 2026) regeln die Ausstattungsstandards für Wohngebäude. Sie definieren drei Komfortstufen mit Sternen: 1 Stern für den Mindeststandard, 2 Sterne für den empfohlenen Standard und 3 Sterne für Komfortausstattung. Fachleute empfehlen für Neubauten die 2-Sterne-Ausstattung, die bereits eine Vorbereitung für Photovoltaik und Wallbox einschließt.
| Norm | Inhalt | Bedeutung für Bauherren |
|---|---|---|
| DIN EN 60617 | Grafische Symbole für Elektropläne | Einheitliche Darstellung aller Bauteile |
| DIN EN 81346 | Betriebsmittelkennzeichnung | Eindeutige Bauteilidentifikation |
| DIN 18015 / RAL-RG 678 | Ausstattungsstandards Wohngebäude | Komfortstufen und Mindestanforderungen |
| DIN EN 61082 | Stromlaufpläne und Schaltbilder | Vollständige Anlagendokumentation |
Und warum ist das alles für Sie als Bauherr relevant? Weil ein Plan, der nicht der Norm entspricht, bei einem Umbau oder Schadensfall zum Problem wird. Versicherungen und Behörden verlangen normgerechte Unterlagen. Ein nicht lesbarer Plan kostet Zeit und Geld.
Profi-Tipp: Fragen Sie Ihren Elektriker ausdrücklich, ob die Pläne nach DIN EN 60617 erstellt werden. Ein seriöser Fachbetrieb bejaht das ohne Zögern.
Wie liest man elektrische Schaltpläne richtig?
Elektropläne gibt es in drei Varianten, und jede hat eine andere Funktion. Wer das versteht, kann auch als Laie die wichtigsten Informationen herauslesen.
Der Grundrissplan zeigt, wo sich Schalter, Steckdosen und Leuchten im Raum befinden. Die Symbole sind auf dem Gebäudegrundriss eingezeichnet. Dieser Plan ist der erste Ansprechpartner für Bauherren, weil er direkt zeigt, wie die Wohnung aussehen wird.
Der Stromlaufplan zeigt, wie die einzelnen Bauteile elektrisch miteinander verbunden sind. Er folgt der Norm DIN EN 61082 und ist für Laien schwerer zu lesen, aber unverzichtbar für Elektriker und Wartungstechniker.
Der Verteilerplan zeigt den Aufbau des Sicherungskastens. Hier sind alle Stromkreise mit ihren Schutzgeräten aufgelistet. Jeder Stromkreis hat eine eigene ID, zum Beispiel „Stromkreis 3: Küche Steckdosen".
- Beginnen Sie mit dem Grundrissplan und identifizieren Sie alle Räume.
- Suchen Sie die Legende. Jeder normgerechte Plan enthält eine Erklärung aller verwendeten Symbole.
- Verfolgen Sie die Stromkreis-IDs. Jede Steckdose und jeder Schalter gehört zu einem Stromkreis, der im Verteilerplan wiederzufinden ist.
- Prüfen Sie, ob Grundriss, Stromlaufplan und Verteiler dieselben Stromkreis-IDs verwenden. Korrekter Stromkreisabgleich kann die Fehlersuche erheblich verkürzen.
- Achten Sie auf Farben. Viele Planer verwenden Farben zur besseren Übersicht, zum Beispiel Blau für Steckdosen und Rot für Schalter. Das ist kein Normstandard, aber eine bewährte Praxis.
Ein häufiger Fehler: Bauherren schauen nur auf den Grundrissplan und ignorieren den Verteilerplan. Dabei ist der Verteilerplan der Schlüssel zur Fehlersuche. Wenn eine Steckdose ausfällt, zeigt der Verteilerplan sofort, welcher Stromkreis betroffen ist. Der Stromkreisbezug aus Grundriss, Stromlaufplan und Verteiler ist essenziell für professionelle Wartung und Fehlerbehebung.
Profi-Tipp: Lassen Sie sich vom Elektriker nach Abschluss der Arbeiten alle drei Planarten als PDF aushändigen und speichern Sie diese an einem sicheren Ort. Bei einem Umbau in zehn Jahren sind diese Unterlagen Gold wert.
Wer beim Neubau plant, findet in der Checkliste für Bauherren eine strukturierte Übersicht aller Planungsschritte.
Welche Fehler sollte man bei Elektrosymbolen vermeiden?
Fehler bei Elektrosymbolen entstehen selten aus Unwissenheit. Sie entstehen aus Nachlässigkeit oder aus dem Wunsch, Zeit zu sparen. Das rächt sich.
Der häufigste Fehler ist die Verwendung eigener Symbole oder inoffizieller Abkürzungen. Manche Planer erfinden eigene Zeichen, weil sie schneller zu zeichnen sind. Das Problem: Kein anderer Elektriker kann diesen Plan lesen. Bei einem Notfall oder einem Eigentümerwechsel wird der Plan wertlos.
- Eigensymbole ohne Legende: Ein selbst erfundenes Symbol ohne Erklärung macht den Plan unlesbar für jeden, der nicht dabei war.
- Fehlende Stromkreis-IDs: Wenn Steckdosen im Grundriss keine Stromkreisnummer tragen, ist die Fehlersuche im Verteiler ein Ratespiel.
- Veraltete Symbole: Wer noch mit alten nationalen Normen arbeitet, die vor der DIN EN 60617 galten, riskiert Missverständnisse mit modernen Fachbetrieben.
- Unklare Beschriftungen: Abkürzungen wie „SK" oder „WS" ohne Erklärung sind ein häufiger Stolperstein, besonders wenn verschiedene Gewerke am selben Projekt arbeiten.
- Fehlende Planaktualisierung: Wenn nach Änderungen auf der Baustelle der Plan nicht angepasst wird, weicht die Dokumentation von der Realität ab. Das ist ein Sicherheitsrisiko.
Eine gute Elektroplanung zahlt sich langfristig aus durch Fehlervermeidung und Komfortsteigerung. Das gilt besonders dann, wenn später Erweiterungen geplant sind, etwa eine Wallbox oder eine Photovoltaikanlage. Wer jetzt sauber plant, spart später erhebliche Kosten. Zertifizierte Fachkräfte kennen die Normen und erstellen Pläne, die auch in 20 Jahren noch lesbar sind. Das ist kein Luxus, sondern Grundvoraussetzung für eine sichere Anlage.
Wichtige Erkenntnisse
Normgerechte Elektrosymbole nach DIN EN 60617 sind die Grundlage jeder sicheren, wartbaren und rechtssicheren Elektroinstallation im Wohngebäude.
| Thema | Details |
|---|---|
| Normgrundlage | DIN EN 60617 definiert 50–100 Standardsymbole für Wohngebäude und ersetzt alle alten nationalen Normen. |
| Ausstattungsstandard | DIN 18015 und RAL-RG 678 empfehlen für Neubauten die 2-Sterne-Ausstattung mit PV- und Wallbox-Vorbereitung. |
| Planarten kennen | Grundriss, Stromlaufplan und Verteilerplan ergänzen sich und müssen dieselben Stromkreis-IDs verwenden. |
| Fehler vermeiden | Eigensymbole, fehlende Stromkreis-IDs und veraltete Normen machen Pläne unlesbar und gefährlich. |
| Dokumentation sichern | Alle drei Planarten als PDF aufbewahren, damit Wartung und Umbau auch Jahre später reibungslos funktionieren. |
Was ich Bauherren nach Jahren in der Praxis mitgeben würde
Viele Bauherren kommen zu mir mit dem Gefühl, dass Elektropläne „Sache des Elektrikers" sind. Das stimmt für die Ausführung. Aber für die Planung gilt das nicht.
Ich habe schon Projekte übernommen, bei denen der Vorgänger eigene Symbole verwendet hat, die nirgendwo erklärt waren. Der Aufwand, diese Pläne zu entschlüsseln, war erheblich. Und das Ergebnis war trotzdem unsicher, weil niemand garantieren konnte, dass die Interpretation korrekt war. Solche Situationen sind vermeidbar, wenn von Anfang an auf DIN EN 60617 bestanden wird.
Was ich wirklich empfehle: Setzen Sie sich schon vor dem ersten Gespräch mit dem Elektriker mit dem Grundrissplan auseinander. Fragen Sie, welche Komfortstufe nach DIN 18015 geplant ist. Fragen Sie, ob der Plan eine vollständige Legende enthält. Das sind keine Fachfragen, die Sie überfordern. Das sind berechtigte Fragen eines Bauherren, der sein Geld gut anlegen will.
Farbige Kodierungen im Plan sind doch ein unterschätztes Hilfsmittel. Blau für Steckdosen, Rot für Schalter, Violett für Netzwerkanschlüsse. Das ist kein Normstandard, aber es macht den Plan für alle Beteiligten sofort lesbarer. Ich empfehle das jedem Bauherren, der aktiv in die Planung eingebunden sein will.
Und noch etwas: Achten Sie auf unerklärte Sonderzeichen. Wenn ein Plan Symbole enthält, die nicht in der Legende stehen, fragen Sie nach. Ein guter Elektriker erklärt das sofort. Wer zögert oder ausweicht, liefert wohl keinen normgerechten Plan.
